技術參數：
技術參數報警設定值顯示范圍設置步長精度等級
剩余電流50mA～1000mA20mA～1500mA1mA±1%
電流5A～互感器安培數0A～1.2倍互感器安培數1A±1%
溫度50℃～140℃0℃～140℃1℃±1℃
電壓AC230V～AC300V(過壓) AC130V～AC210V(欠壓)AC50V～AC400V1V±1%
電量/0～1000萬KWh/1級
所屬分類：
關鍵詞：
咨詢熱線：
產品詳情
一、概述
XWS-P系列產品是集剩余電流、電流、溫度、電壓、有功功率、無功功率、功率因數等用電數據為一體的智慧用電安全監控探測器，同時具有精確的用電量數據統計分析、繼電器控制輸出、系統時鐘顯示功能等綜合用電信息的監控與上傳。
可選擇4G、NBIOT無線通訊、RJ45網口或RS485通訊方式實現物聯網遠程監控，電氣安全系統物聯網監控平臺可直接管理接入到平臺上的所有監控模塊數據，并提供實時報警、短信報警、電能統計、歷史報警記錄查詢等功能，可通過監控平臺實時查詢模塊的信息，包括當前報警值、報警設定值、報警歷史記錄、連網掉線次數等信息
二、產品功能
◆ 1路剩余電流；3路電流、3路電壓、4路溫度；4路有功功率、4路無功功率、4路功率因數、4路電能統計；
◆ 具有漏電、過流、過溫、缺相、過壓、欠壓報警功能
◆ 剩余電流、電流、溫度、電壓可設置多級報警(1/2/3級)
◆ 可選通訊方式：4G、NB 無線通訊、RJ45網口通訊、RS485有線通訊
◆ 具有聲光報警功能、實時上報當前報警信息
◆ 報警時常開轉常閉輸出功能，可實現遠程聯動
◆ 可通過物聯網監控平臺實時查詢模塊信息，實現遠程操作
◆ 發生報警時可通過短信方式通知用戶，及時處理報警信息
◆ 提供LCD液晶屏顯示，本地數據查詢
三、技術指標
|
技術參數 |
報警設定值 |
顯示范圍 |
設置步長 |
精度等級 |
|
剩余電流 |
50mA～1000mA |
20mA～1500mA |
1mA |
±1% |
|
電流 |
5A～互感器安培數 |
0A～1.2倍互感器安培數 |
1A |
±1% |
|
溫度 |
50℃～140℃ |
0℃～140℃ |
1℃ |
±1℃ |
|
電壓 |
AC230V～AC300V(過壓) AC130V～AC210V(欠壓) |
AC50V～AC400V |
1V |
±1% |
|
電量 |
/ |
0～1000萬KWh |
/ |
1級 |
◆ 報警延時：設定值：1s～60s
◆ 通訊方式：支持4G、NB(移動/電信)無線通訊、RJ45網口通訊、RS485有線通訊
◆ 工作電壓：AC198V～242V/50Hz 待機功耗：1W
◆ 控制輸出：常開常閉觸點
◆ 使用環境條件：(1) 環境溫度：-10℃～＋40℃ (2) 相對濕度：≤90%、不凝露
◆ 執行標準：
GB14287.2-2014 《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》
GB14287.3-2014 《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》
GBT17215-321 《交流電測量設備 特殊要求 第21部分：靜止式有功電能表（1級和2級）》
四、安裝指引
◆智慧用電監控探測器安裝環境：
智慧用電監控探測器安裝于配電箱內部。為保證探測器正常運行，應使它處于防雨、防潮、防強光照射、易于通風各散熱的地方。
◆天線座安裝要求：
天線應安裝于開關柜或配電箱箱體外部信號良好的地方并垂直放置,若安裝于電箱內部則可能因電箱箱體屏蔽影響而造成信號不良，容易導致經常掉線等異常情況發生。
◆產品外形尺寸： 100mm×100mm×46mm；

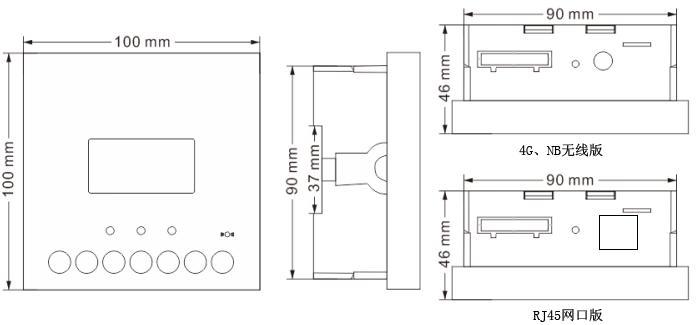

◆產品外形示意圖：
圖4-1《產品外形示意圖》
◆ 產品安裝方式：

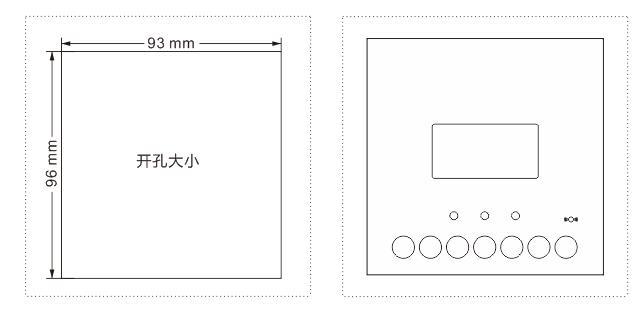

(1)面板嵌入式安裝：
如圖所示，在安裝面板上開一93mm×96mm方孔，將模塊從前方裝入，再從安裝面板后方用兩個卡扣模塊固定，上緊螺絲。這種安裝方式可安裝于配電箱門上。

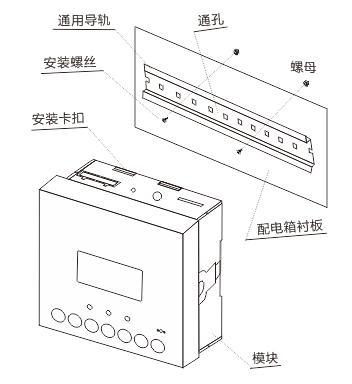

(2)導軌式安裝:
如圖所示，先將通用導軌(35mm寬)固定在配電箱襯板上，然后將模塊卡接到導軌上，并鎖緊卡扣。
圖4-3 《導軌式安裝示意圖》

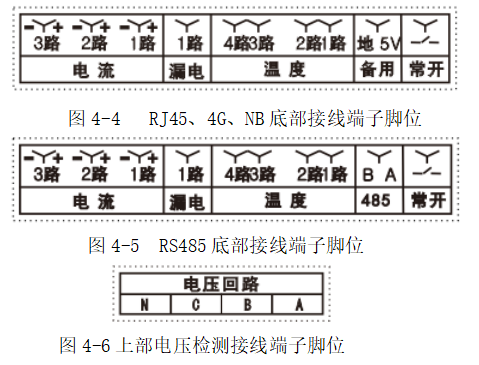

◆產品接線端子說明：
◆接線端子說明：
(1) 漏電回路：連接剩余電流互感器，不分極性，用于探測剩余電流；
(2) 電流回路：連接電流互感器，需要區分極性和電流互感器安裝方向；
(3) 溫度回路：連接溫度傳感器，不分極性，用于探測配電箱線體溫度，應緊貼線體表面安裝；
(4) 5V和地： 備用功能，可實現控制外部脫扣，需與XWS-K控制器配合使用；
(5) 常開點： 報警信號輸出，正常時為常開，報警時為常閉，故障時不動作；
(6) 電壓回路：連接外部監測的電壓，注意相位不能接錯。
注意：沒使用的回路在設置里將該回路設為關閉，避免干擾。
五、操作指南
◆系統指示燈說明：
1、運行燈：正常聯網燈亮；
2、報警燈：正常時熄滅，報警狀態時長亮；
3、故障燈：正常時熄滅，開機初始化、自檢、發生故障時燈亮。
◆功能按鍵說明：
|
按鍵 |
功能說明 |
|
向上、向下 |
在各主界面下菜單界面的切換和信息瀏覽 |
|
向前、向后 |
監控頁面、報警頁面、故障頁面等五主界面之間的切換 |
|
確定/消音 |
進入菜單設置及功能確認,報警時用于消除當前的報警聲 |
|
返回 |
用于返回到主界面，長按可復位模塊 |
|
漏電試驗 |
模擬發生漏電情況，對設備報警性能進行試驗 |
◆主界面：界面分為 “設備報警”、“設備故障”、“系統時間”、“設備信息”和各項技術參數監控五部分組成。
◆菜單界面：(操作密碼：9000)菜單界面分別實現以下功能：
